Alignement Roue XR

[MonsterG3]

Salut,

C'est moi ou il est impossible de centrer une roue arrière d'xr avec le frein a tambour dans un bras carré MBK d'origine?
Bien centrer sans le frein il faut une entretoise de 35mm a droite, la flasque de frein fait 20mm, il reste 10/12mm a gauche.
Mais dans cette configuration la patte anti rotation du frein a trop de déporter:




Pour que le frein soit alaise faut 30mm a droite (comme l'entretoise d'origine) mais la roue est décalée vers la droite (déjà remarqué sur ma MR1 et XR )


Merci pour vos avis.

[Jef]

je sais qu'il y a des différences sur les brs carrés ... de l'ordre de quelques milimetres (suivant la version du bras)
par contre pour ton histoire de centrage, je ne saurais te dire. ca me parait pas déconnant d'avoir la jante sur la droite, le bras n'étant pas symetrique; il faut aligner a la roue avant

[atreju (kris)]

J'avais eu des soucis de ce genre en montant une roue de SPX sur bras de magnum, j'avais simplement coupé la patte de tambour déportée pour la ressouder plus à plat, et pouvoir ainsi aligner la roue

[ManuMob33]

Monster, ton entretoise me semble un peu petite...

[ManuMob33]

Sur mes Xr stock j'ai 12x24x19 et sur la 3e "moins stock" j'ai une entretoise de 12x20x19

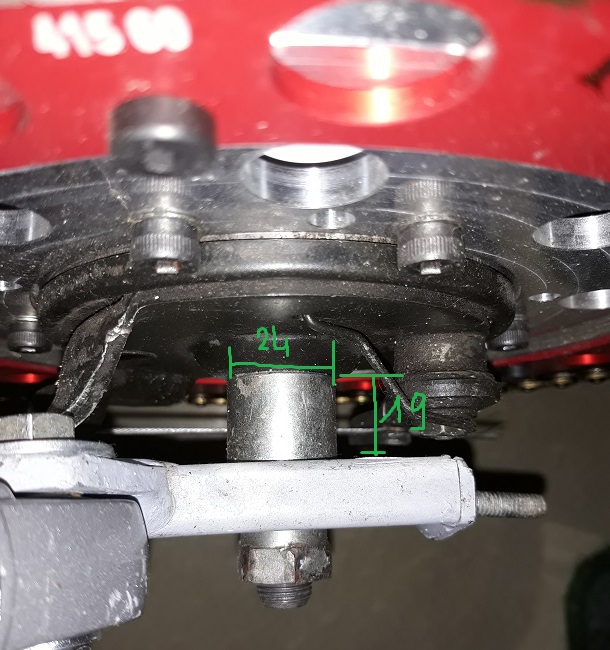

En photo, entretoise de xr stock.

Et l'entretoise de droite fait 30 de longueur.

[david 76]

de mémoire, mes grosses entretoise en alu font 20mm à gauche et 30 a droite

[MonsterG3]

ouai c'est vrai que le bras est asymétrique mais pas au niveau de l'axe de roue.
La roue devrait être aligné avec le tube de selle qui lui est aligné avec la colonne

Pour l'instant j'y réfléchi sans rien modifier (vu le prix des prix de nos jours)

oui c'est une entretoise maison de 10mm
Es tu sur des 19mm j'ai mesurer plus ou moins 15/17mm
Parce que pareil d'origine, mais sur certaine moto aussi le bras est en contrainte et ce ressert en serrant l'axe de roue (surement afin de facilitée la pose des entretoises)

Avec tes entretoise la roue est bien alignée dans le cadre?

[nawsh22]

J'avais eu des soucis de ce genre en montant une roue de SPX sur bras de magnum, j'avais simplement coupé la patte de tambour déportée pour la ressouder plus à plat, et pouvoir ainsi aligner la roue

pareil
après je comprends que tu préfères ne pas y toucher Monster

[david 76]

oui la roue est centrée.
avec le BT39, je peut difficilement faire autrement, je doit avoir 5mm à droite et 10 à gauche entre pneu et BO, sachant que le BO est plus « large » à gauche.
le pneu est aussi à 2mm de la chaîne...
j’ai retrouvé mes plans, elles font 19 et 29mm

[ManuMob33]

Celle qui est démontée fait 12x20x19 c'est sûr je l'ai mesurée précisément. Mais c'est celle dont la provenance n'est pas aussi fiable que les deux autres. Les deux autres sont montées, j'ai mesuré plus approximativement mais ça a l'air pareil. Au pire elles font 20 mais pas autre chose.

Concernant l'alignement entre la roue et le cadre sur ma 881, si on est vraiment rigoureux, je dirais que ce n'est pas parfait. La roue est 3 à 4 mm plus vers la droite.

[MonsterG3]

Pour la plus part d'entres vous c'est bras sur silent bloc?
Je dois et pourrais rattraper un peu avec un montage bague bronze
Faut que je vois ça dans un premier temps et après les entretoises.

En tout cas MERCI pour toutes les infos.

[Jef]

en piste, c'est roulement, ou bague bronze.
pour ma part je pars sur roulements

[nawsh22]

au final c'est ce que je pense faire aussi, des roulements

[fred16]

en piste, c'est roulement, ou bague bronze.

C'est le règlement ou une raison technique ?

[atreju (kris)]

Disons que ca empêche de somatiser quand tu te traines avec un BO en SB
et après quand t'es en roulement/bagues avec les mêmes chronos tu te pends

[fred16]

A oui forcement, j'avais lu sb ou bague

[MonsterG3]

Montage du bras oscillant sur bague bronze Check!

Entretoise sur mesure Check!

Résultat: toujours ce maudit décalage.


Et maintenant le cadre ce tord à la main
Bon ok le cadre n'a aucun renfort, mais bon c'est mou tout ça.
Micro Vidéo ---->
https://youtu.be/ZRWB5dcecxs

[morelo]

Ca bouge sévère je trouve..non?

[Jef]

wow; c'est a quel niveau qu'il boouge comme ça......

[nawsh22]

c'est aussi parce que les amortos ne sont pas là pour rigidifier l'ensemble à mon avis...?

[MonsterG3]

ça bouge au niveau de l'axe de bras, je vois pas ou autrement.
Les amortos sont sur silent, je pense que ça va suivre le mouvement malheureusement.

[nawsh22]

tu avais serré l'écrou d'axe de BO sur la vidéo ? en vrai il bouge quand-même le châssis sans renfort ^^

[MonsterG3]

Oui oui tout est serré.
J'ai regardé sur d'autres 51, une main qui tien la "boucle arrière" et l'autre la roue, ça bouge pareille.
C'est que j'avais jamais testé rassurant mais pas tellement en même temps

[nawsh22]

ça ne m'étonne pas

rassurant mais pas tellement en même temps

[Jef]

faudra que je regarde, mais me semble pas que ça bouge sur mon bras

[MonsterG3]

Alors Jef tu t'es fait peur? Ou d'autres ont fait le teste?

[Jef]

heu .... je vais peut être ajouter des renforts sur la fixation de bras oscillant moi ... XD (enfin une fois que j'aurais bien mis tous les roulements dans mon bras... mais effectivement ca sembler bouger ...)

[nawsh22]

peux pas le faire j'ai que des châssis renforcés xp

[Jef]

fais le quand meme naush, pour voir

[nawsh22]

ben ça bouge pas des masses franchement, comme quoi c'est pas inutile nos renforts
