Salut à tous,

Je ne sais pas vous mais à faire de bricoler nos mobs on se rend compte que nous avons vite besoin de réaliser des pièces usinées. Cela passe part de simple entretoise de roue jusqu’à des carters moteurs

Je vous propose de partager sur ce sujet vos pièces usinées, machines d'atelier, astuces etc

PS : ce sujet n'a pas vocation à la vente ou promotion de services liés à l'usinage, merci

[bouchet]

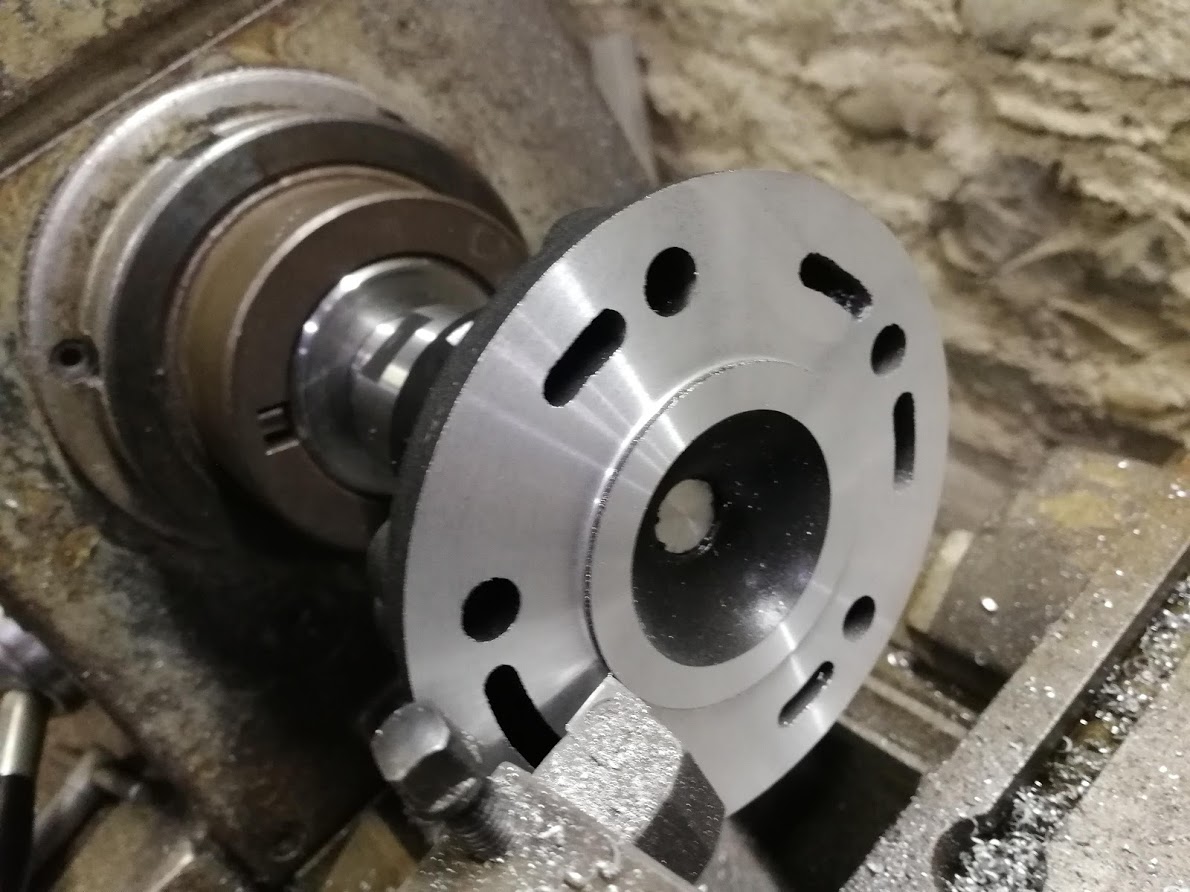

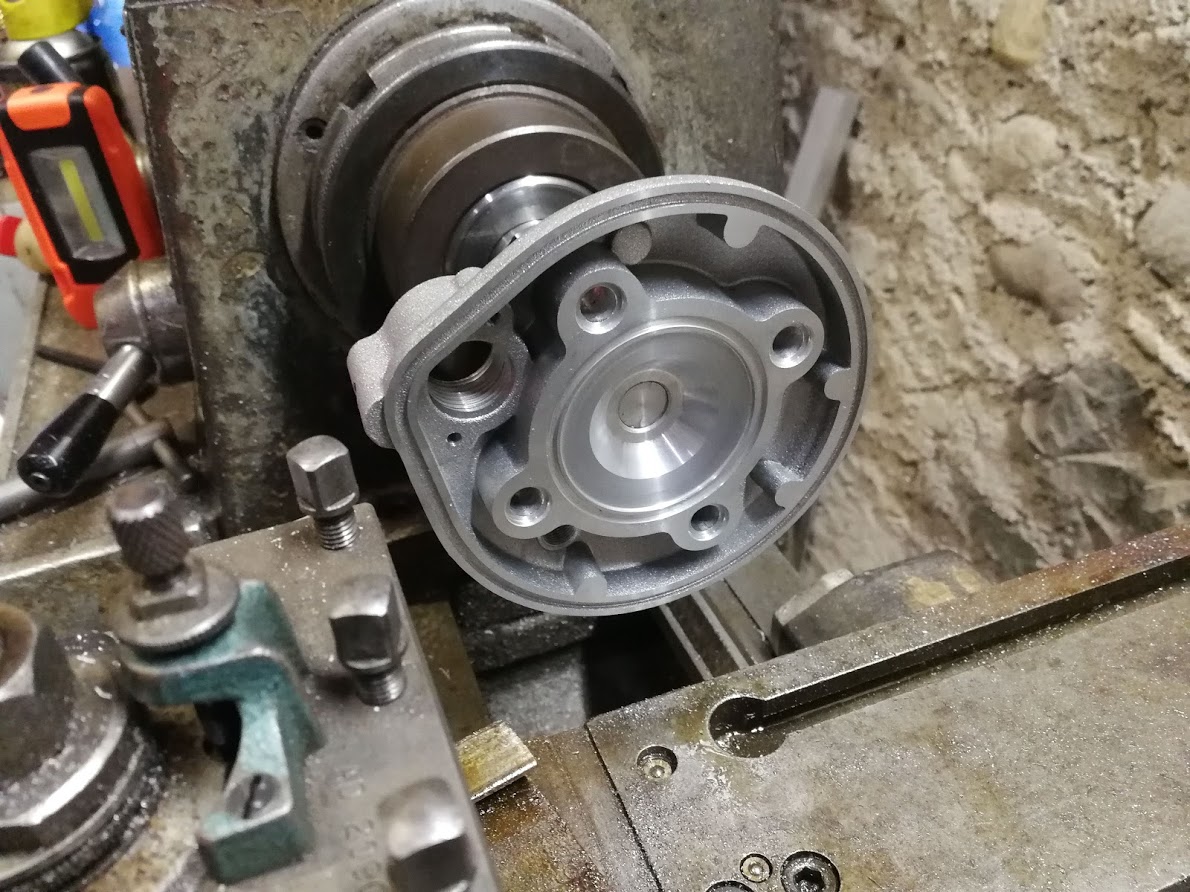

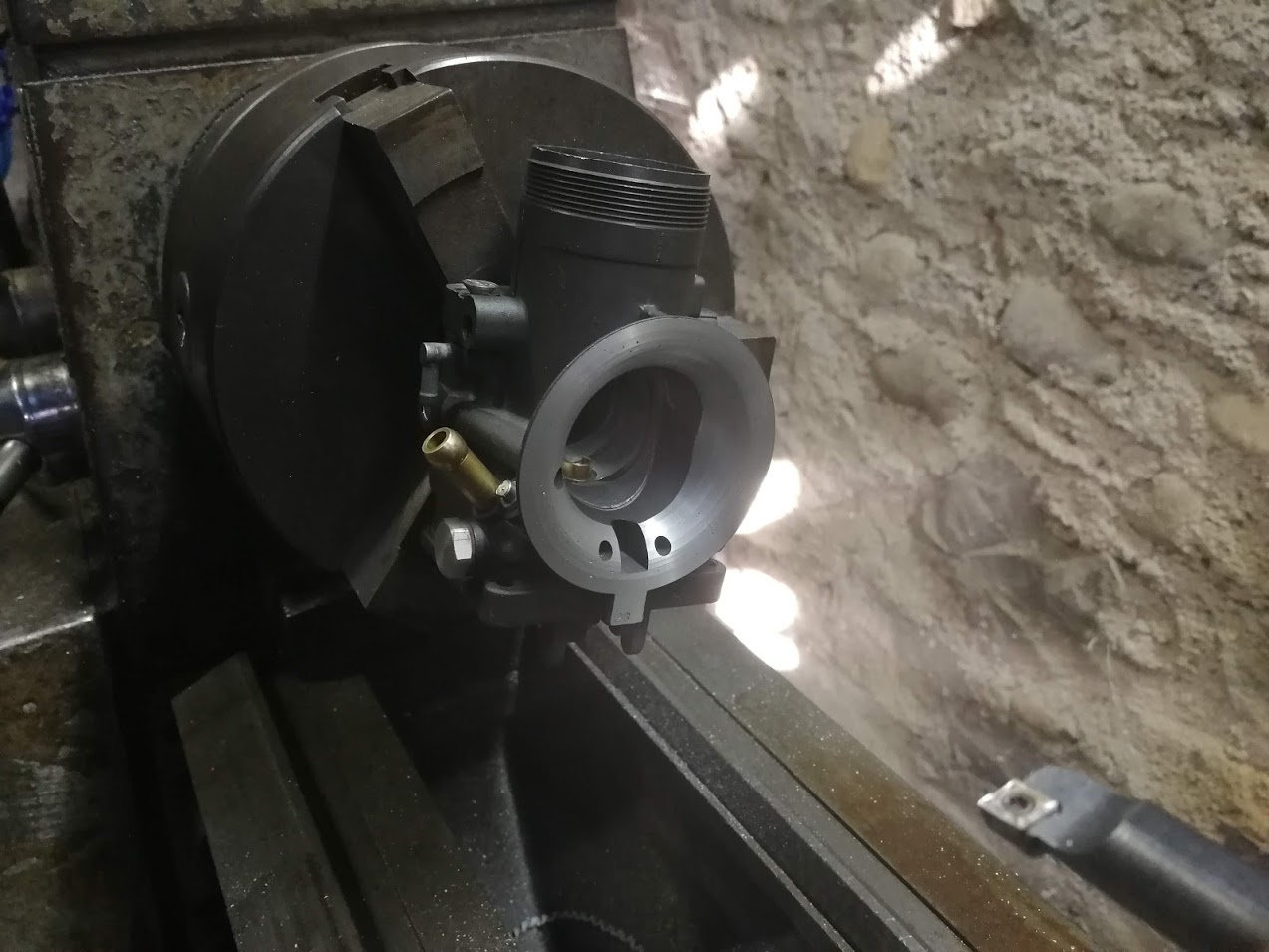

Je me lance avec quelques photos réalisées ces derniers mois, retouche culasse et modification tulipage d'un carburateur

[TobecMania]

On est tous passionné, mais peu d'entre nous on tous ce matos !

J'ai pas tout ça,
Donc je fais faire, connaissances, internet, mais j'ai la chance d'habiter le vignoble et il y a un atelier de tournage fraisage, ajustage... qui travaille beaucoup pouf le matériel viticole
En plus le patron est passionné de 2 roues donc il se gave pas sur les prix, faut juste pas être pressé

[Doki_Racing]

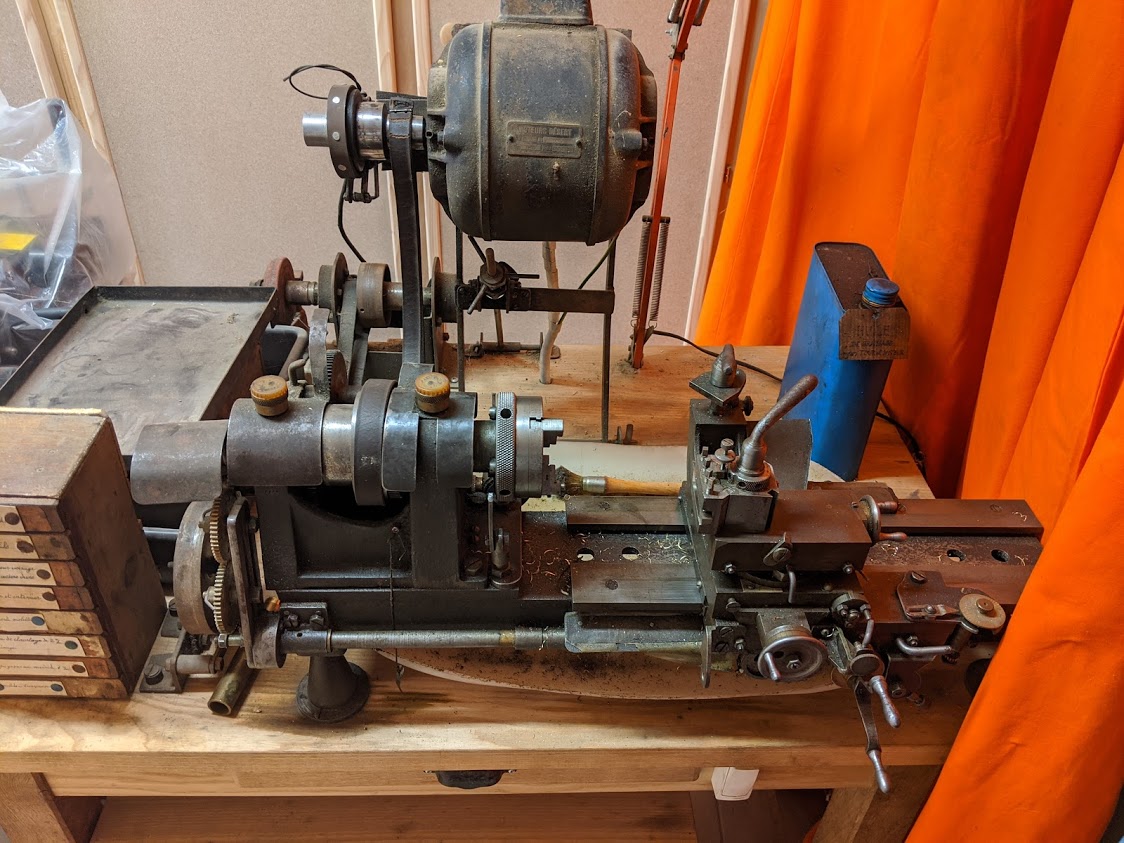

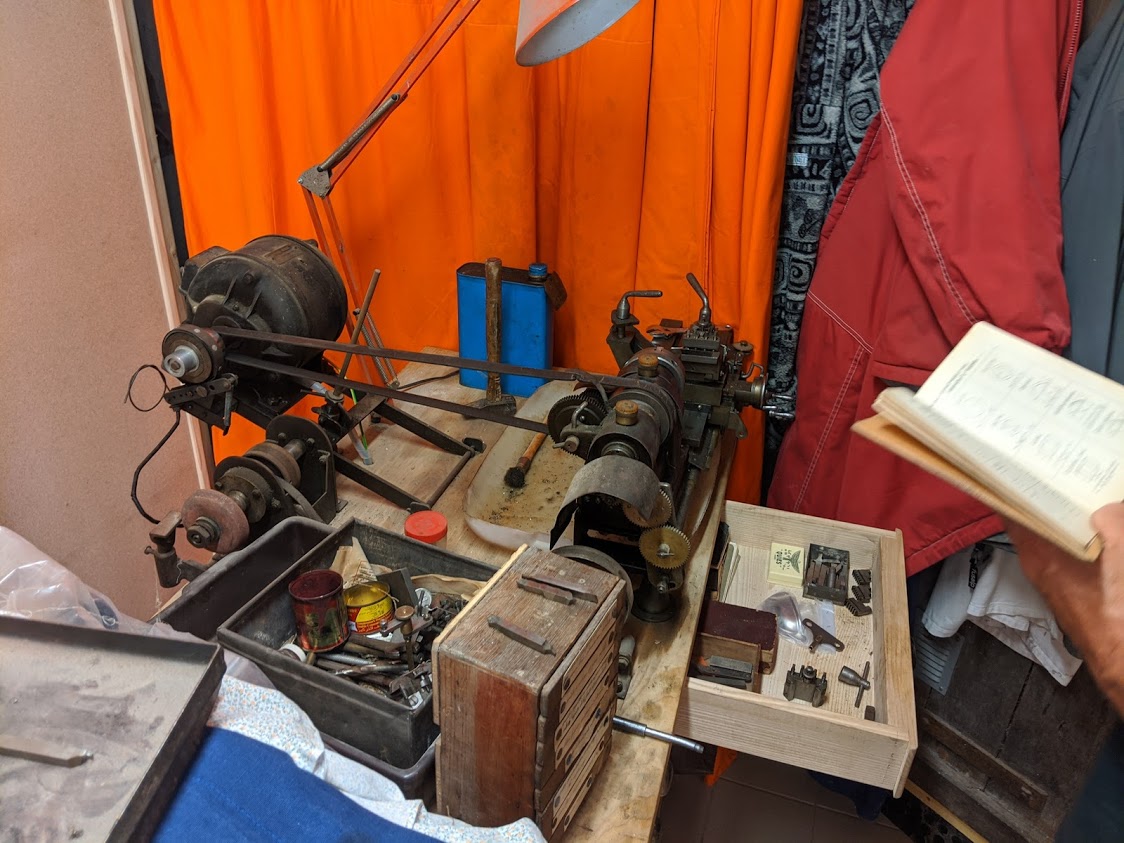

D'ici quelques temps je devrais récupérer le tour d’établis de mon arrière grand père !
Il a la particularité d'avoir été entièrement fabriqué maison excepté le mandrin. tout le reste est de la récup et des pièces qu'il a usinées lui même avec les machines de son usine !

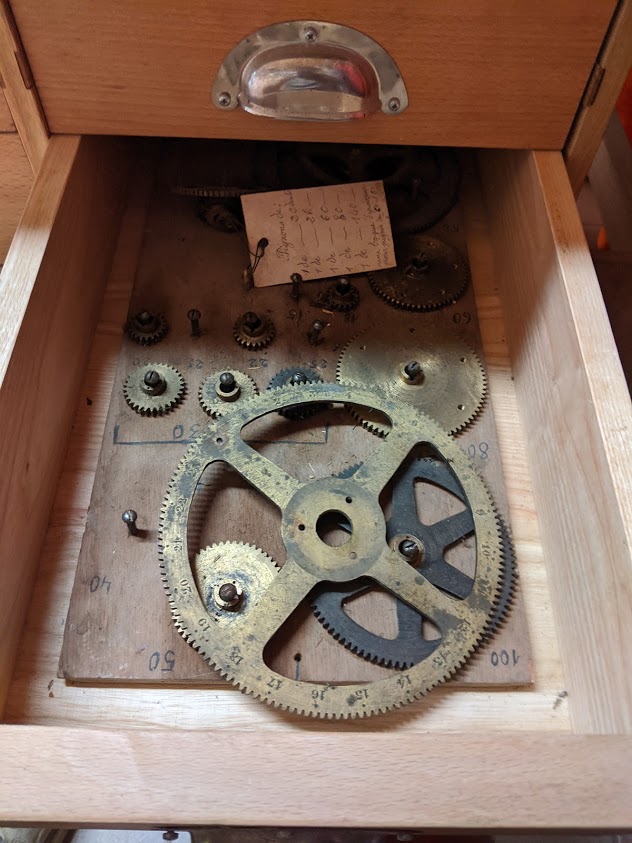

Il dispose de tout une flopée d'accessoires, une poupée mobile, des engrenages en laiton pour faire des filetages, un plateau diviseur et même un dispositif de fraisage !
Sa petite taille limitera forcément son utilisation, mais les possibilités sont tout de même immenses ! J'ai hâte de m'y mettre

[atreju (kris)]

Héhé je reconnais la 1ere photo d'ailleurs il faut que j'alimente un peu mon sujet à ce sujet, j'ai refait de menues modifs

[bouchet]

D'ici quelques temps je devrais récupérer le tour d’établis de mon arrière grand père !
Il a la particularité d'avoir été entièrement fabriqué maison excepté le mandrin. tout le reste est de la récup et des pièces qu'il a usinées lui même avec les machines de son usine !
Il dispose de tout une flopée d'accessoires, une poupée mobile, des engrenages en laiton pour faire des filetages, un plateau diviseur et même un dispositif de fraisage !
Sa petite taille limitera forcément son utilisation, mais les possibilités sont tout de même immenses ! J'ai hâte de m'y mettre

C'est top tu vas pouvoir faire déjà pas mal de pièces avec ce tour

Héhé je reconnais la 1ere photo d'ailleurs il faut que j'alimente un peu mon sujet à ce sujet, j'ai refait de menues modifs

Oui c'est bien ça, allez mets nous des nouvelles !

[fred16]

Salut,

J'ai aussi des machines outils mais je ne les avais pas quand j'ai monté ma mob... Bien dommage d'ailleurs.
Par contre je fais plus dans la pièce buggy/auto. J'ai un ami qui fait de l'autocross et j'ai commencé à monter un buggy aussi.

Des bols de freins (juste les bols en alu au centre) + l'adaptation d'un moyen du lotus à la place d'un de C25 (ça court plus les rues...)



Une rampe d'injection





Des bagues diverses


un moule avec son noyau (pour du silicone)


Ca c'était pour une mob



Mes machines






Pour ceux qui bricolent, ça vaut le coup d'investir, au moins dans un tour d'établi.

[bouchet]

Superbe, de belles machines !

Je te rejoins, un petit tour d'établi pour la mob ça permet de faire pas mal de chose déjà

[Doki_Racing]

C'est beau en effet ! C'est toi qui à rajouté l'afficheur numérique ? Ça a l'air d'être des assez vieilles machines non ?

J'ai hâte de pouvoir utiliser mon tour d'établi, j'ai plein de petits travaux qui l'attendent (diverses entretoises, adaptations de cuvettes de direction, bagues à souder pour y insérer des silenblocs, rallonge de coude de pot...)

Pendant un moment j'ai été tenté par un tour d'établi Asiatique vraiment bon marché et qui à l'air de fonctionner honorablement pour des petits travaux ! En en parlant à mon oncle il m'a proposé le tour du grand père, mais sans ça le tour chinois m'aurais surement fait claquer une demi paye !

[fred16]

Oui c'est moi qui ai ajouté les visu. Ca coûte pas cher en chine, autour des 2-300€. Faut chercher "dro 3 axis". Le gros avantage c'est que tu vois les positions réelles. Donc si ça bouge à l'usinage tu le vois en direct.
Le tour est de 66, la fraiseuse je sais pas.

Pour ton tour, il faut cartériser les pignon car là c'est vraiment dangereux. Tu n'as pas la contre pointe ? C'est vraiment indispensable.

[bouchet]

Pour les visu je confirme, j'ai pris aussi sur Aliexpress et ça fait bien le taff

[Doki_Racing]

Pour ton tour, il faut cartériser les pignon car là c'est vraiment dangereux. Tu n'as pas la contre pointe ? C'est vraiment indispensable.

Les pignons bronzes dont tu parles n’étaient pas en mouvement lorsque j'ai testé le tour (chariotage et surfaçage uniquement). Je pense qu'ils servent pour l'avance automatique en en rajoutant d'autres. Je n'ai pas testé mais l'arrière grand père avait tout documenté pour que quelqu'un d'autre puisse s'en servir ! Mon oncle avait fabriqué le meuble et rajouté un arrêt d'urgence au pied mais je pense en effet rajouter des carters de protections !

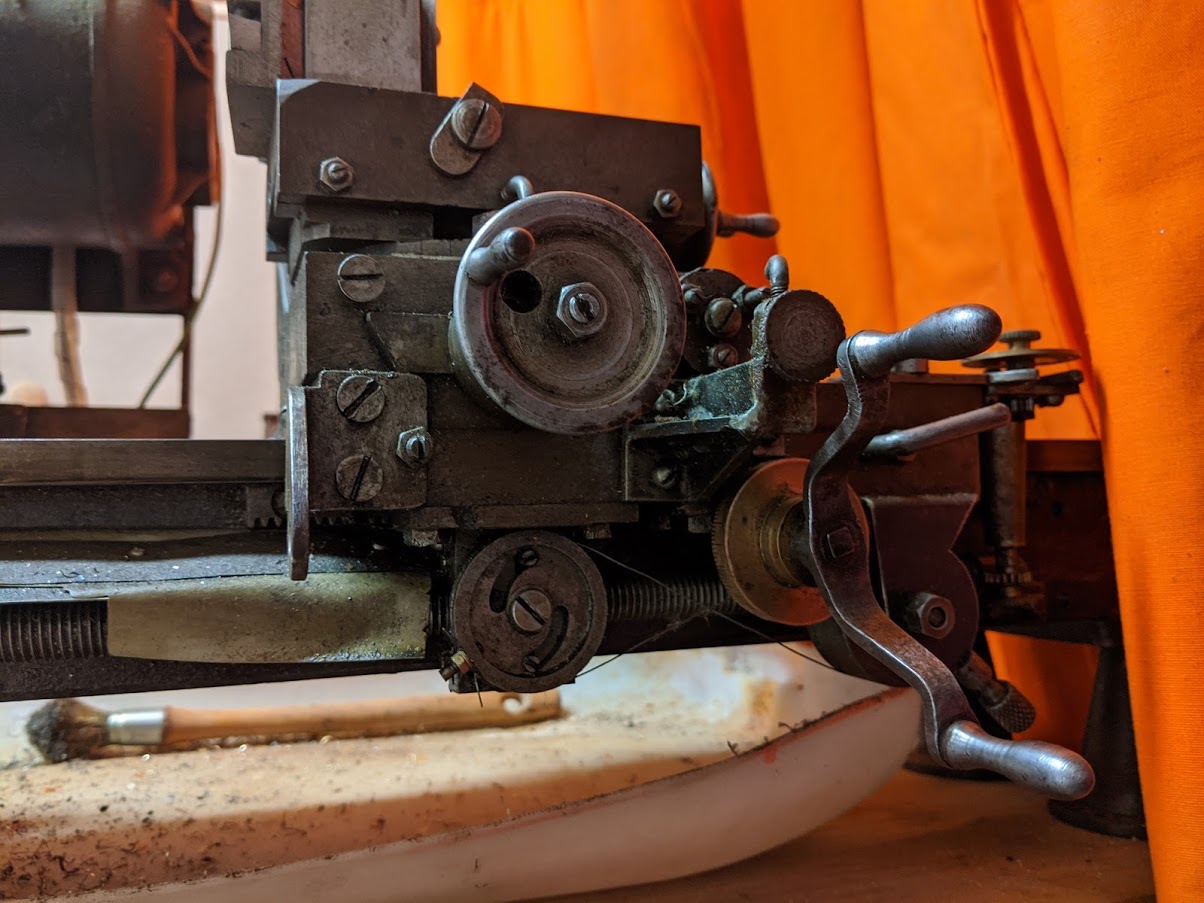

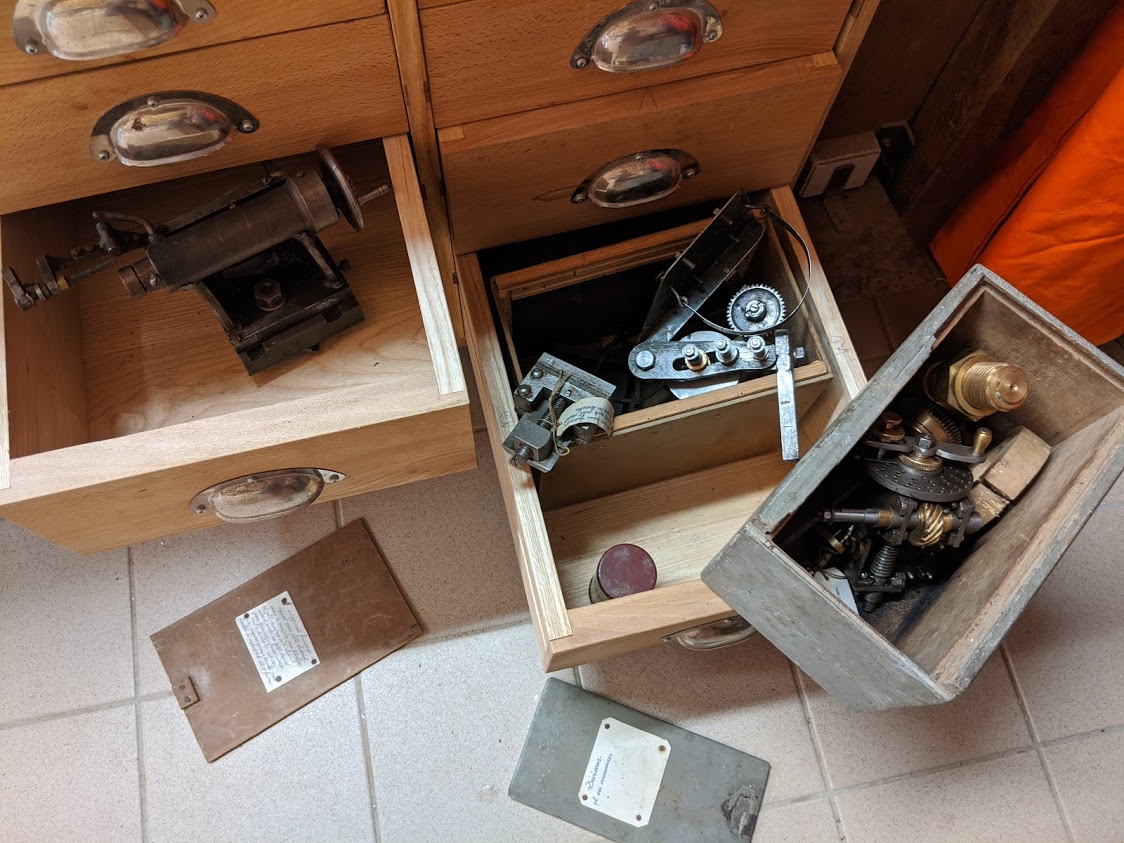

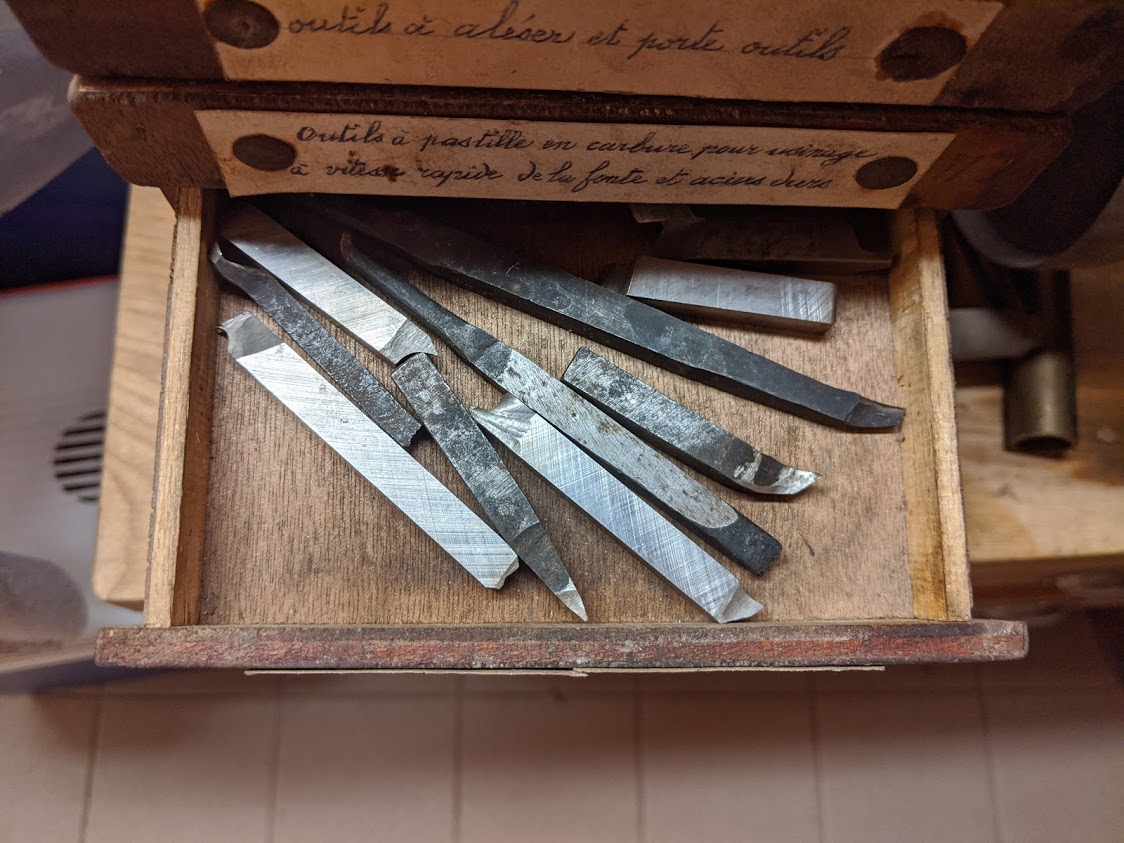

Sinon oui j'ai la poupée mobile ! Je rajoute les autres photos que j'avais prise :

[paul3364]

vraiment superbe ta machine .
ton grand pere a fait un boulot au top , surtout avec des chutes !!!

[TobecMania]

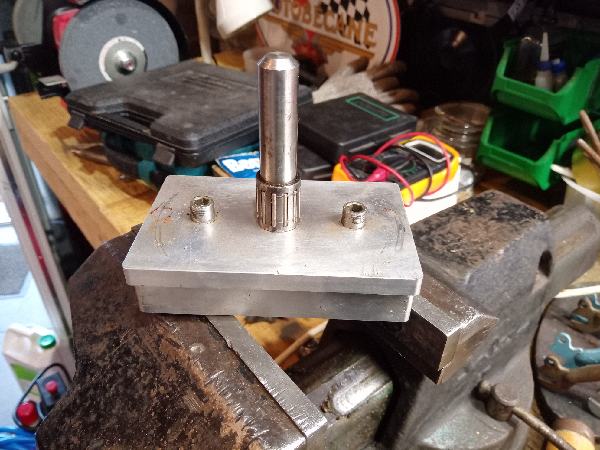

Réplique de support variateur VAR

Support variateur VAR


[Doki_Racing]

Le grand père était doué de ses main c'est vrai ! (En un peu radin, les chutes venaient toutes de son travail )

TobecMania, tu aurais pu fileter l'axe central pour venir sécuriser la clé et ne pas riper !

[TobecMania]

Y'a pas besoin ça fonctionne parfaitement comme ça

[david 76]

quelques unes de mes réalisations.
globalement ce sont des pièces très simples mais c'est très appréciable de pouvoir faire du sur mesure!
je rêve d'une fraiseuse d'établi CNC...
suffisamment rigide pour tailler occasionnellement de l'acier mais pas trop grande pour rentrer dans mon garage.

entretoise de roue "renforcées"


reprise de gorge de poulie


tige d'amortisseur


piston pour amortisseur


bagues fendues d'adaptation de bracelets Ø33 vers Ø30:


support de culasse


modification de la chambre de ma culasse bidalot.

[bouchet]

Niquel, une fois que l'on a gouté je trouve que l'on ne peut plus s'en passer

[ManuMob33]

Super David, super les gars. Belles pièces c'est vrai ça donne envie de se lancer.

Vous avez parlé d'un tour d'établi pour débuter. Si vous pouviez donner deux ou trois modèles pour pouvoir débuter, faire des pièces pour la mob.

Pourrait-on se faire une poulie fixe ou juste reprendre des poulies du commerce ?

Et si j'ai bien compris, une perceuse à colonne c'est l'autre machine importante c'est ça ?

Budget pour débuter ? Je parle de machines neuves. Combien pour un tour correct ? Pour une perceuse à colonne correcte ? une autre machine ?

[Jef]

le tour, si tu veux faire de la poulie, va falloir du grand !
perso je regarde des modeles avec 210 de diametre au dessus du chariot, mais pour une poulie ca ira pas, par exemple

[fred16]

La perceuse à colonne ça sert à faire des trous c'est tout Ou alors à fraiser mai on est plus du tout sur la même gamme de machine. Déjà pour fraiser il faut obligatoirement un tirant de broche.
Petite perceuse : 50 à 100€ on trouve.
Du sérieux : 300 à 600€ d'occaze
Du très bon 1000 à 2000. POur ce prix la tu as une machine à vario mécanique, grosse colonne, roulements à rouleaux, made in france d'occase (neuf c'est 8-10k€)

Le tour. Soit du petit chinois neuf avec tout les défauts qui vont avec : machine pas rigide, jeux a régler souvent, pas s'emballer sur l'acier et les grosses passe... Vaut mieux maîtriser l’affûtage des outils (ars).
Soit une vrai becanne d'occase. Les petites sont recherches et chères : myford, schaublin, precis, haulin.... Les grosses sont moins chères: Ramo Cazeneuve, hernault, devallières, amc...

Ce qui compte aussi c'est le passage de broche. Compte autant en outillage que la machine (a terme, tu peux commencer avec moins). La visu est un gros plus, surtout quand on est pas usineur de métier. La capacité à faire des filetages. La vitesse mini à laquelle tu peux descendre (pour fileter ou faire de gros diametres)
Avoir les lunettes pour pouvoir faire des pièces longues
Les bons pignons pour les filetages.

Dans presque tous les cas c'est de la machine tri. Si le moteur est un 220/380 monovitesse ce n'est pas un problème à convertir en mono 220, jusque 7cv au moins.

Je te conseille de regarder d'abord des vidéos d'usinage, en voyant comment ça marche tu fera ton choix plus facilement. Tu as aussi le forum usinages qui est une mine d'infos.

[Jef]

Le visu on peut mettre un d'aliexpress, c'est compliqué ou pas Fred?

j'ai loupé un tour a l'ancienne pres de chez moi, bien deg (20 minutes sur lbc, pouf parti).

pour ma part je regarde les weiss via l'importateur francais : chinois mais controlé en France

[fred16]

On trouve de bonnes visu sur ali (chercher digital read out ou dro). J'en ai une 3 axes à 168€ livrée + frais de douane.
Il font aussi des regles slim plus faciles à integrer KA200 mais plus cheres et plus fagiles.

C'est très facile à poser, a condition que le tour ne soit pas trop petit.

[nawsh22]

perso ça m'intéresses des entretoises de roue renforcées David si t'as un peu de temps un de ces 4
ça donne envie de se choper un tour c'est clair! j'y pense aussi depuis un moment déjà

[bouchet]

Pour les visus je confirme j'ai pris sur Aliexpress ça fait bien le boulot pour pas trop chère

Pour ce qui est des outils, le premier pour moi c'est la perceuse à colonne, ensuite le tour puis la fraiseuse.

J'ai une préférence pour les machines anciennes et robustes mais on peut déjà faire pas mal de chose avec les chinoise c'est déjà pas mal pour des petites travaux.

[DataMAX]

Omar Ramo m'a tuer ...

[david 76]

perso ça m'intéresses des entretoises de roue renforcées David si t'as un peu de temps un de ces 4
ça donne envie de se choper un tour c'est clair! j'y pense aussi depuis un moment déjà

C’est pas impossible que j’en fasse une petite série.

[nawsh22]

ça roule, tiens nous au parfum

[Jef]

allé hop moi aussi je m'équipe !
je viens devalider l'achat d'un "petit" tour, chinois certes, mais permettant de passer du 250 en 550 d'entrepointe.
En variateur et 1100 brushless, on va voir ce que ça dit !

je vous tiens au courant quand ça arrive

[nawsh22]

nickel ça !! on va te donner du boulot ! xp
